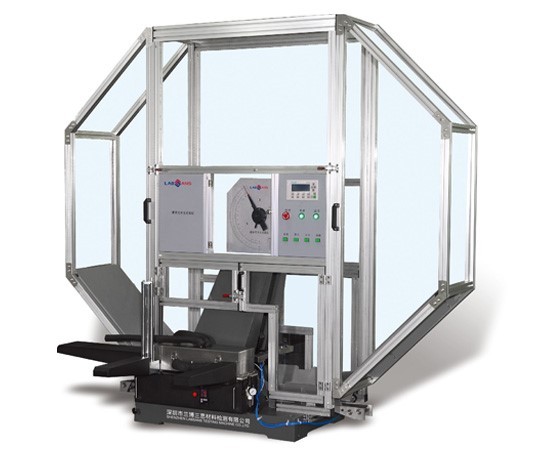

LZ22系列摆锤式冲击试验机（双臂式）

规格：150、300、450、600、750J

型号：LZ22.152 - C、LZ22.302 - C、LZ22.452 - C、LZ22.602- C、LZ22.752 - C、LZ22.152 - D、LZ22.302 - D、LZ22.452 - D、LZ22.602- D、LZ22.752 - D、LZ22.302 - E、LZ22.452 - E、LZ22.602 - E、LZ22.752 - E

用途：该试验机是对金属材料在动负荷下抵抗冲击性能进行检测的仪器，能连续和大量地做金属冲击试验，并显示冲击吸收功、冲击韧性、摆锤的旋转角度及打印试验报告等。

简介：LZ22系列摆锤式冲击试验机主要型号? LZ22 152 - C、LZ22 302 - C、LZ22 452 - C、LZ22 602- C、LZ22 752 - C? LZ22

LZ22系列摆锤式冲击试验机主要型号

? LZ22.152 - C、LZ22.302 - C、LZ22.452 - C、LZ22.602- C、LZ22.752 - C

? LZ22.152 - D、LZ22.302 - D、LZ22.452 - D、LZ22.602- D、LZ22.752 - D

? LZ22.302 - E、LZ22.452 - E、LZ22.602 - E、LZ22.752 - E

? 注：后缀 C 表示微机式、D 表示仪器化冲击、E 触摸式

该试验机是对金属材料在动负荷下抵抗冲击性能进行检测的仪器，能连续和大量地做金属冲击试验，并显示冲击吸收功、冲击韧性、摆锤的旋转角度及打印试验报告等。是金属材料生产厂家、质检部门必备的检测仪器，也是科研单位进行新材料研究不可缺少的测试仪器。该机型可以选配全自动送样系统，可大大的提高试验效率，减轻试验人员劳动强度。

LZ22系列摆锤式冲击试验机执行标准

? GB/T 3808 《摆锤式冲击试验机的检验》

? GB/T 229《金属材料夏比摆锤冲击试验方法》

? JJG 145 《摆锤式冲击试验机》

? ASTM E23《Standard Test Methods for Notched BarImpact Testing of Metallic Materials》（配美标摆时可满足简支梁部分）

? ISO148《Metallic materials – Charpy pendulum impact test》

LZ22系列摆锤式冲击试验机主机特点

? 主机架和底座一体化设计铸造加工，立柱前后对称，摆轴采用简支梁方式支承。具有稳定性高，刚性好，结构简单可靠。

? 圆形摆体设计，风阻降到*小。冲击刀采用螺钉紧固楔形块压紧安装，更换方便简单。

? 挂摆装置采用缓冲设计，避免了挂摆时的冲击及对它可能造成的损伤，有效降低挂摆时的噪音，延长设备的使用寿命及提高安全性。

? 采用标准双级减速机传动，结构简单，装配维修方便，使用寿命长，故障率低。

? 具有试样回收装置，可以在冲击后将废试样带出试验机外，避免试验人员进入试验机内部回收废试样，既提高工作效率，又提高试验人员的安全性。

? 设有全封闭的防护网，可以有效防止断裂试样飞溅，也可以防止试验人员在试验时进入试验机内部，保证试验人员及设备的安全。

? 设备采用德国西门子 PLC 来设计控制系统。采用高精度旋转编码器来获取摆锤的实时位置。系统抗干扰能力极强，具有可靠、稳定，数据准确等特点。

低温自动送样装置

? 本机可以选配全自动送样装置。该自动送样装置采用端面定位，自动装样、自动送样、自动定位，试样架一次*多可装 40 根试样，可以做常温与低温试验，有压缩机制冷与液氮制冷两种方式供客户选择。送样均由气缸驱动，送样准确可靠，送样速度快，试样从低温室中出来到冲击完成时间约 3s 左右，单个试样冲击周期只需约 10s 左右，适合于试验量大的钢厂、检测机构。

高温自动送样装置

? 本机可以选配高温自动送样装置。高温炉采用电加热的方式，在使用范围 300 - 900℃ 内的温度波动度小于 3℃。该装置同样采用气缸驱动，端面定位，可以将高温的试样直接从高温炉中送到试样砧座上进行冲击，送样时间约 3s。试样架一次*多可以装 12 根试样，试验完后，可以直接装入下一组试样，无需等高温炉冷却后打开高温炉放样，大大提高了试验效率及试验人员的安全性。特别适合于需要做高温试验的一些钢厂、检测机构以及一些有需要的单位。
